Mirador battue 1.4M descriptif v5.pdf


Nom original: Mirador battue 1.4M descriptif v5.pdf
Titre: Sheet1

Ce document au format PDF 1.7 a été généré par Fusion 360 Drawings (23.1) / pdfplot15.hdi 15.01.048.001, et a été envoyé sur guide-pdf.fr le 27/03/2020 à 14:30, depuis l'adresse IP 165.225.x.x. La présente page de téléchargement du fichier a été vue 2493 fois.
Taille du document: 186 Ko (1 page).
Confidentialité: fichier public

Aperçu du document


1

2

3

4

6

7

8

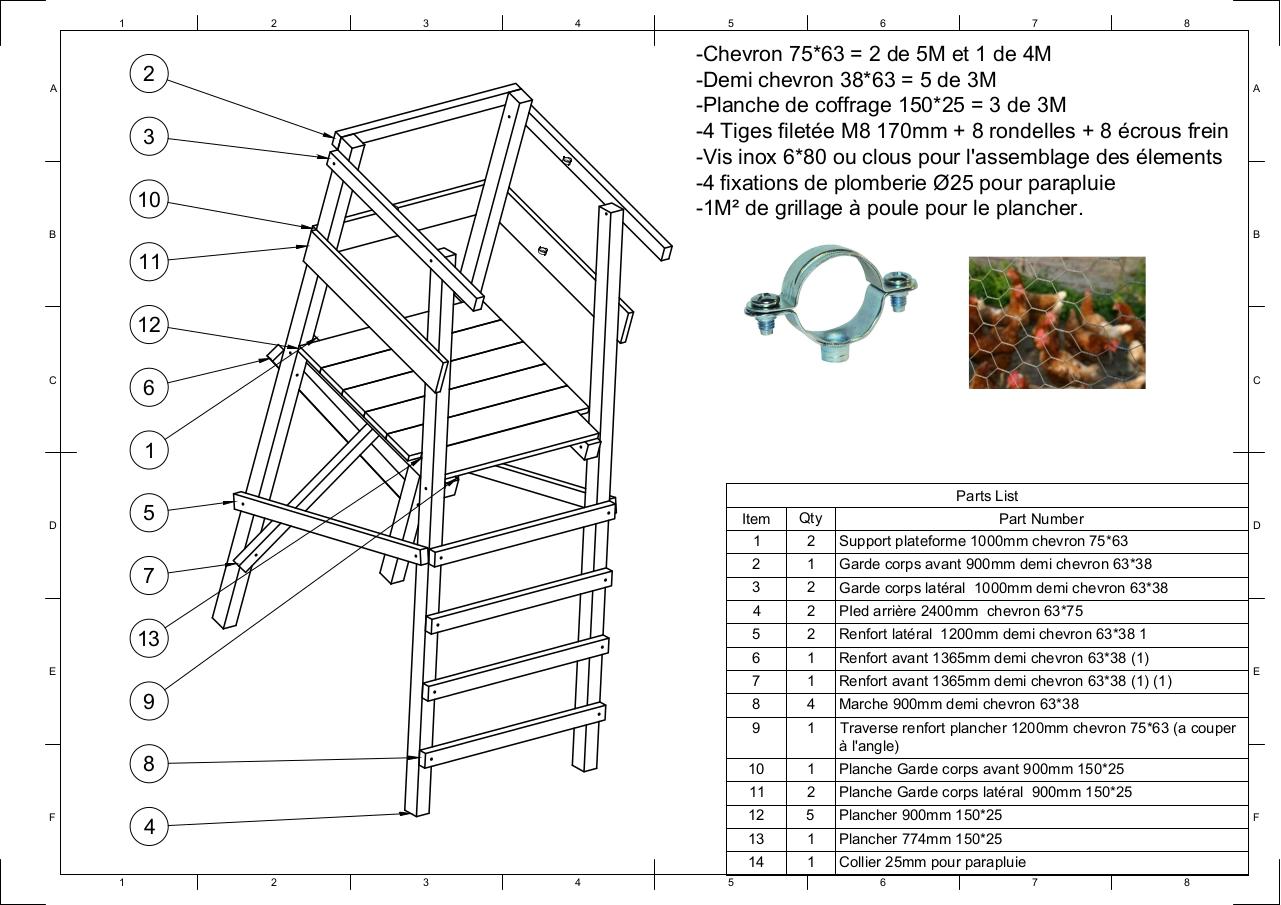

-Chevron 75*63 = 2 de 5M et 1 de 4M
-Demi chevron 38*63 = 5 de 3M
-Planche de coffrage 150*25 = 3 de 3M
-4 Tiges filetée M8 170mm + 8 rondelles + 8 écrous frein
-Vis inox 6*80 ou clous pour l'assemblage des élements
-4 fixations de plomberie Ø25 pour parapluie
-1M² de grillage à poule pour le plancher.

2

A

5

3
10
B

A

B

11
12
C

C

6
1
Parts List

5

D

7
13
E

9
8
F

4
1

2

3

4

5

Item
1

Qty
2

Part Number
Support plateforme 1000mm chevron 75*63

2

1

Garde corps avant 900mm demi chevron 63*38

3

2

Garde corps latéral 1000mm demi chevron 63*38

4

2

PIed arrière 2400mm chevron 63*75

5

2

Renfort latéral 1200mm demi chevron 63*38 1

6

1

Renfort avant 1365mm demi chevron 63*38 (1)

7

1

Renfort avant 1365mm demi chevron 63*38 (1) (1)

8

4

Marche 900mm demi chevron 63*38

9

1

Traverse renfort plancher 1200mm chevron 75*63 (a couper
à l'angle)

10

1

Planche Garde corps avant 900mm 150*25

11

2

Planche Garde corps latéral 900mm 150*25

12

5

Plancher 900mm 150*25

13

1

Plancher 774mm 150*25

14

1

Collier 25mm pour parapluie
6

D

E

F

7

8
